ในยุคที่งานผลิตวิดีโอระดับมืออาชีพต้องการความเสถียรและความคมชัดของสัญญาณ SDI อย่างต่อเนื่อง SD1141 Distribution Amplifier จาก AVMATRIX เข้ามาตอบโจทย์ด้วยการเป็นตัวแจกจ่ายสัญญาณ 1×4 SDI ที่มาพร้อมฟังก์ชันรีคล็อกและอีควอไลเซอร์ในตัว ช่วยแก้ปัญหาสัญญาณอ่อนหรือจิตเตอร์จากสายเคเบิลยาว ไม่ว่าคุณจะเป็นผู้จัดงานอีเวนต์ นักพัฒนาระบบ streamer หรือผู้ดูแลสตูดิโอ broadcast อุปกรณ์ตัวนี้ช่วยให้สัญญาณวิดีโอคงคุณภาพผ่านการกระจายไปยังหลายจุดโดยไม่สูญเสียรายละเอียด บทความนี้จะพาคุณไปเจาะลึกทุกแง่มุมของ SD1141 เพื่อช่วยในการตัดสินใจเลือกใช้อย่างเหมาะสม
รู้จัก SD1141

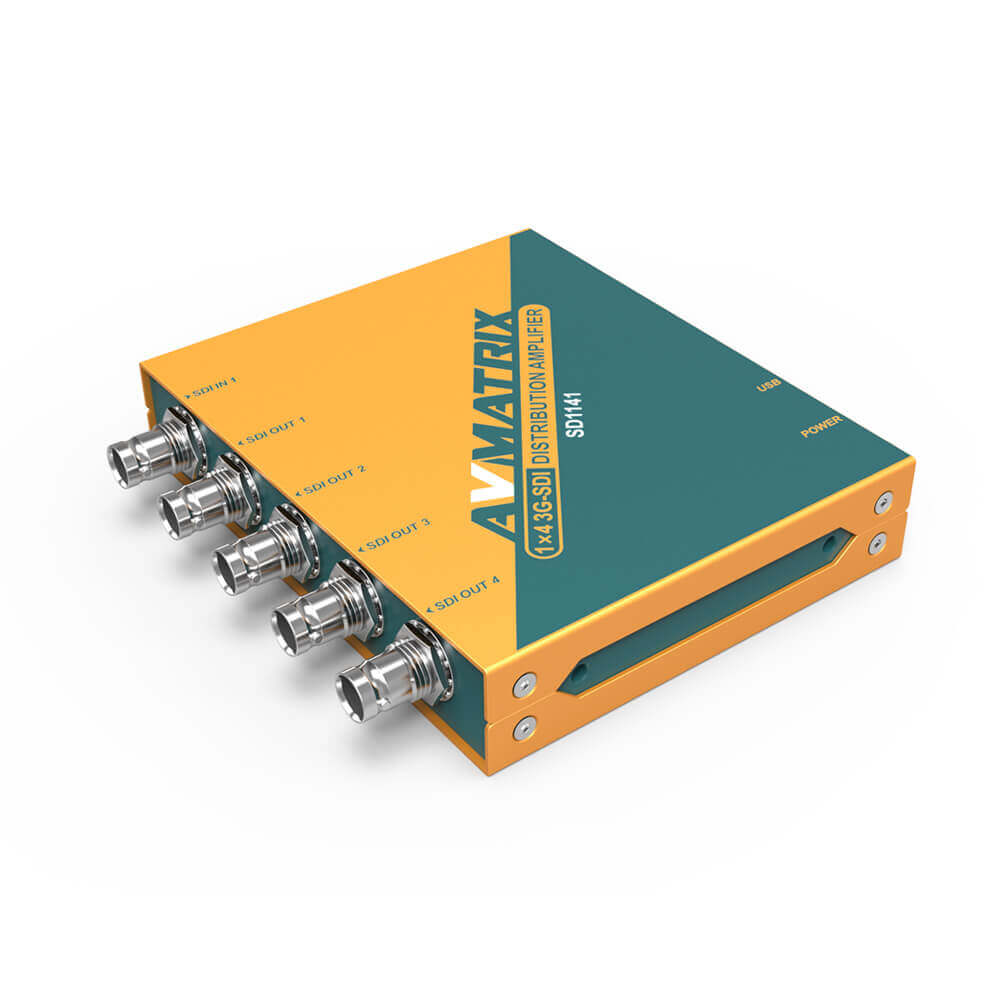

SD1141 คือตัวแจกจ่ายสัญญาณ SDI 1เข้า4ออก พร้อมรีคล็อกอัตโนมัติและอีควอไลเซอร์สายเคเบิล รองรับ 3G-SDI/HD-SDI/SDI ออกแบบมาเพื่อความเสถียรในงานถ่ายทอดสดและผลิตวิดีโอระดับมืออาชีพ
ผลิตโดย AVMATRIX บริษัทผู้เชี่ยวชาญด้านการประมวลผลสัญญาณวิดีโอความละเอียดสูงจากประเทศจีน SD1141 ถูกออกแบบให้มีขนาดกะทัดรัด ติดตั้งง่าย ไม่ต้องใช้พลังงานภายนอกมาก ด้วยการออกแบบวงจรbuffer แยกอิสระทั้ง 4 ช่องทาง ทำให้แต่ละเอาต์พุตทำงานอย่างอิสระ ไม่มีการรบกวนซึ่งกันและกัน ตัวเครื่องรองรับการตรวจจับอินพุตอัตโนมัติ เมื่อมีสัญญาณเข้า จะปรับตัวเองให้ทำงานทันทีโดยไม่ต้องตั้งค่าใด ๆ นอกจากนี้ยังมีไฟ LED แสดงสถานะการทำงานของแต่ละช่อง ช่วยให้ผู้ใช้ตรวจสอบได้อย่างรวดเร็ว ที่สำคัญคือรองรับสัญญาณวิดีโอตั้งแต่ SD-SDI (270 Mbps) จนถึง 3G-SDI (2.97 Gbps) ครอบคลุมรูปแบบวิดีโอส่วนใหญ่ในอุตสาหกรรม broadcast และ AV ตัวเครื่องไม่ต้องการซอฟต์แวร์ตั้งค่าใด ๆ ทำงานแบบ plug-and-play ทันทีที่เชื่อมต่อสัญญาณ เหมาะสำหรับการใช้งานในสภาพแวดล้อมจริงที่ต้องการความน่าเชื่อถือสูง เช่น รถถ่ายทอดสด ห้องควบคุมสตูดิโอ หรือระบบกระจายสัญญาณในงานอีเวนต์ขนาดใหญ่
คุณสมบัติเด่น
SD1141 มาพร้อมรีคล็อกอัตโนมัติ อีควอไลเซอร์สายเคเบิล เอาต์พุต buffer แยกอิสระ 4 ช่อง รองรับ 3G-SDI ตรวจจับสัญญาณอัตโนมัติ และออกแบบมาเพื่อความทนทานในระบบมืออาชีพ
รีคล็อกสัญญาณอัตโนมัติ (Re-clocking)
ฟังก์ชันรีคล็อกใน SD1141 จะสร้างสัญญาณนาฬิกาใหม่ที่สะอาดและเสถียรจากสัญญาณเข้าที่อาจมีจิตเตอร์หรือความไม่แน่นอน โดยเฉพาะเมื่อสัญญาณผ่านสายเคเบิลยาวหรือผ่านอุปกรณ์กลางหลายทอด กระบวนการนี้ช่วยลดข้อผิดพลาดในการถอดรหัสที่ปลายทาง ทำให้ภาพนิ่งและไม่มีการกระพริบหรือความล่าช้าผิดปกติ เป็นสิ่งจำเป็นในระบบที่ต้องการซิงโครไนซ์สูง เช่น ระบบกล้องหลายตัวหรือการสลับสัญญาณผ่าน switcher
อีควอไลเซอร์สายเคเบิล (Cable Equalization)
ตัวเครื่องมีวงจรอีควอไลเซอร์ในตัวที่ปรับชดเชยการสูญเสียความถี่สูงที่เกิดขึ้นเมื่อสัญญาณ SDI เดินทางผ่านสายโคแอกเชียลยาว โดยเฉพาะที่ความถี่ 3G-SDI ซึ่งมีแนวโน้มสูญเสียความคมชัดเร็วกว่า SD หรือ HD ด้วยฟีเจอร์นี้ SD1141 สามารถรับสัญญาณจากสายยาวได้ถึงระดับที่เหมาะสมกับมาตรฐานอุตสาหกรรม (โดยทั่วไปสูงสุด 100-150 เมตรสำหรับ 3G-SDI ขึ้นกับคุณภาพสาย) โดยไม่ต้องใช้อุปกรณ์เสริม ช่วยลดความซับซ้อนในการออกแบบระบบสัญญาณภายในสถานที่จัดงานหรือสตูดิโอ
เอาต์พุต buffer แยกอิสระ 4 ช่อง
ต่างจากตัวแจกจ่ายแบบ passive หรือใช้ buffer ร่วมกัน SD1141 ใช้วงจร buffer แยกอิสระสำหรับแต่ละเอาต์พุต หมายความว่าการโหลดหรือความผิดปกติในช่องทางหนึ่ง (เช่น การลัดวงจรหรือการต่อปลายทางที่ไม่ตรงตามมาตรฐาน) จะไม่ส่งผลกระทบต่อช่องทางอื่น ๆ คุณสมบัตินี้เพิ่มความทนทานและความน่าเชื่อถืออย่างมาก โดยเฉพาะในระบบกระจายสัญญาณไปยังหลายจุด เช่น ส่งไปยัง monitor หลายตัว recorder หรือ streaming encoder พร้อมกัน
รองรับสัญญาณ 3G-SDI/HD-SDI/SDI อัตโนมัติ
SD1141 ตรวจจับอัตราบิตของสัญญาณเข้าอัตโนมัติและปรับตัวเองให้ทำงานในโหมดที่เหมาะสม ไม่ว่าจะเป็นสัญญาณ SD-SDI (270 Mbps), HD-SDI (1.485 Gbps) หรือ 3G-SDI (2.97 Gbps) ผู้ใช้ไม่ต้องกังวลเรื่องการตั้งค่าโหมดหรือความเข้ากันได้ของรูปแบบวิดีโอ เช่น 1080p60, 1080i50 หรือ 720p60 ทำให้เหมาะกับสภาพแวดล้อมที่มีอุปกรณ์หลายรุ่นผสมกัน เช่น ในงานเช่าอุปกรณ์หรือระบบผลิตที่อัปเกรดแบบค่อยเป็นค่อยไป
ออกแบบมาเพื่อความทนทานและการใช้งานจริง
ตัวเครื่องทำจากโลหะป้องกันการรบกวนแม่เหล็กไฟฟ้า (EMI) มีขนาดเล็ก น้ำหนักเบา สามารถติดตั้งบนแร็คหรือวางบนพื้นผิวเรียบได้อย่างสะดวก ไม่มีพัดลม ทำงานเงียบ เหมาะกับการใช้งานในห้องควบคุมเสียงหรือสภาพแวดล้อมที่ต้องการความเงียบ เช่น สตูดิโอบันทึกเสียงหรือห้องประชุม นอกจากนี้ยังออกแบบให้ทนต่อการสั่นสะเทือนเล็กน้อย ทำให้เหมาะกับการติดตั้งในรถถ่ายทอดสด (OB Van) หรือเครื่องบินถ่ายทำภาพยนตร์
พลังงานต่ำและการทำงานแบบ plug-and-play
SD1141 ใช้พลังงานต่ำมาก โดยจ่ายไฟผ่านพอร์ต DC หรือสามารถใช้ตัวแปลงไฟมาตรฐาน ไม่ต้องการการตั้งค่าซอฟต์แวร์ ไม่มีเมนูหรือปุ่มปรับใด ๆ เพียงเชื่อมต่อสัญญาณเข้าและออก ระบบจะทำงานทันที ลดขั้นตอนการติดตั้งและจุดที่อาจเกิดข้อผิดพลาดจากการตั้งค่าผิดพลาด เหมาะกับการใช้งานในสถานการณ์เร่งด่วน เช่น การตั้งระบบก่อนงานสดหรือการเปลี่ยนอุปกรณ์ฉุกเฉิน
เหมาะกับงานประเภทใด
SD1141 เหมาะกับงาน live streaming, broadcast, event production, mobile OB และสตูดิโอบันทึกวิดีโอ ที่ต้องการกระจายสัญญาณ SDI อย่างเสถียรไปยังหลายจุดพร้อมกัน
ในงาน live streaming ระดับมืออาชีพ เช่น การสตรีมการแข่งขันกีฬา คอนเสิร์ต หรือสัมมนา SD1141 ช่วยให้สัญญาณจากกล้องหลักสามารถส่งไปยัง encoder สำหรับสตรีมมิ่ง recorder สำหรับบันทึกสำรอง และ monitor สำหรับผู้กำกับได้พร้อมกัน โดยไม่สูญเสียคุณภาพ ทำให้ทีมผลิตสามารถมั่นใจได้ว่าทุกปลายทางได้รับสัญญาณที่ตรงกันและเสถียร
สำหรับผู้จัดงานอีเวนต์และบริษัทผลิตวิดีโอ event production SD1141 เป็นหัวใจสำคัญของระบบกระจายสัญญาณในเวทีขนาดใหญ่ ช่วยให้สัญญาณจากกล้องหลักหรือเซิร์ฟเวอร์วิดีโอสามารถส่งไปยังจอ LED หลายตัว ระบบเสียงประกอบภาพ หรือระบบบันเทิงภายในสนามได้อย่างทั่วถึง โดยเฉพาะเมื่อต้องใช้สายเคเบิลยาว ฟีเจอร์อีควอไลเซอร์และรีคล็อกจะช่วยรักษาคุณภาพสัญญาณไว้ได้
ในระบบ broadcast และสถานีโทรทัศน์ SD1141 มักถูกใช้ในห้องควบคุมหลัก (Master Control) หรือห้องรวมสัญญาณ (Signal Routing) เพื่อกระจายสัญญาณจากเครื่องเล่นเซิร์ฟเวอร์หรือกล้องไปยังหลายเส้นทาง เช่น ไปยังเครื่องสลับสัญญาณ ระบบตัดต่อสด หรือระบบสำรอง (failover) โดยที่แต่ละเส้นทางทำงานอย่างอิสระและไม่มีการรบกวนซึ่งกันและกัน
สุดท้าย ในงาน mobile production หรือรถถ่ายทอดสด (OB Van) ที่มีพื้นที่จำกัดและต้องการความน่าเชื่อถือสูง SD1141 เป็นตัวเลือกที่เหมาะสมด้วยขนาดกะทัดรัด การใช้พลังงานต่ำ และความทนทานต่อการสั่นสะเทือน ช่วยให้ทีมผลิตสามารถสร้างระบบกระจายสัญญาณที่เชื่อถือได้ภายในเวลาจำกัด โดยไม่ต้องพึ่งพาอุปกรณ์ขนาดใหญ่หรือซับซ้อน
เปรียบเทียบกับรุ่นอื่นในตลาด
เมื่อเทียบกับผลิตภัณฑ์คู่แข่งอย่าง Blackmagic Design SDI Distribution และ Roland SDI Distributor SD1141 โดดเด่นด้วยราคาที่เข้าถึงได้ ฟีเจอร์รีคล็อกและอีควอไลเซอร์ในตัว และการออกแบบ buffer แยกอิสระโดยไม่ต้องพึ่งพาซอฟต์แวร์ตั้งค่า
เมื่อเปรียบเทียบกับ Blackmagic Design SDI Distribution Amplifier (เช่น Mini Converter SDI Distribution) เราจะเห็นว่า Blackmagic เน้นการเชื่อมต่อกับระบบนิเวศของตนเองและมีการออกแบบที่สวยงาม แต่บางรุ่นไม่มีรีคล็อกในตัว หรือต้องพึ่งพาโมดูลแยกต่างหาก ในขณะที่ SD1141 ให้ฟีเจอร์รีคล็อกและอีควอไลเซอร์มาในตัวตั้งแต่เริ่มต้น ทำให้เหมาะกับงานที่ต้องการความพร้อมใช้งานทันที นอกจากนี้ SD1141 ยังมีการออกแบบ buffer แยกอิสระที่ชัดเจนกว่า ในขณะที่บางรุ่นของ Blackmagic อาจใช้ buffer แบบแบ่งปันซึ่งเพิ่มความเสี่ยงต่อการรบกวนระหว่างช่อง
สำหรับ Roland SDI Distributor (เช่น V-02HD หรือตัวแจกจ่ายในระบบ V-Series) Roland มีจุดแข็งในการทำงานร่วมกับอุปกรณ์สลับสัญญาณและระบบควบคุมของตนเอง แต่โดยทั่วไปแล้วราคาสูงกว่า และบางรุ่นเน้นไปที่ฟีเจอร์ผสม เช่น การแปลงสัญญาณหรือการผสมภาพ มากกว่าการแจกจ่ายสัญญาณอย่างเดียว SD1141 จึงเหมาะกว่าสำหรับผู้ใช้ที่ต้องการตัวแจกจ่ายสัญญาณ SDI บริสุทธิ์ โดยไม่จ่ายเพิ่มสำหรับฟีเจอร์ที่ไม่ได้ใช้งาน
โดยรวมแล้ว SD1141 นำเสนอสมดุลที่ดีระหว่างประสิทธิภาพ ฟีเจอร์จำเป็น และราคา ทำให้เป็นตัวเลือกที่ชาญฉลาดสำหรับผู้ติดตั้งระบบ SI ผู้จัดงานอีเวนต์ และสตูดิโอขนาดกลางที่ต้องการความน่าเชื่อถือในระดับมืออาชีพโดยไม่เกินงบประมาณ
คำถามที่พบบ่อย
SD1141 รองรับสัญญาณ 3G-SDI ระดับ B หรือไม่?
ใช่ SD1141 รองรับทั้ง 3G-SDI ระดับ A และระดับ B โดยตรวจจับอัตโนมัติจากสัญญาณเข้า ผู้ใช้ไม่ต้องตั้งค่าใด ๆ เพื่อสลับระหว่างสองมาตรฐานนี้ ทำให้ใช้งานร่วมกับอุปกรณ์หลากหลายยี่ห้อได้อย่างราบรื่น
ต้องใช้แหล่งจ่ายไฟภายนอกหรือไม่?
SD1141 ต้องการแหล่งจ่ายไฟภายนอกแบบ DC 12V (มักให้มาพร้อมอะแดปเตอร์ในชุด) แต่ใช้พลังงานต่ำมาก โดยทั่วไปน้อยกว่า 5W ทำให้สามารถจ่ายไฟจากแบตเตอรี่หรือแหล่งจ่ายไฟสำรองในระบบมือถือได้อย่างสะดวก
สามารถใช้งานกับสัญญาณ HDMI ได้หรือไม่?
ไม่ได้ SD1141 ออกแบบมาสำหรับสัญญาณ SDI ผ่านสายโคแอกเชียลเท่านั้น หากต้องการใช้งานกับ HDMI จำเป็นต้องใช้ตัวแปลง HDMI-to-SDI ก่อนเข้าสู่ SD1141 ซึ่ง AVMATRIX ก็มีผลิตภัณฑ์ในกลุ่มนี้เช่นกัน
ความแตกต่างระหว่าง SD1141 กับตัวแจกจ่ายแบบ passive คืออะไร?
ตัวแจกจ่ายแบบ passive เพียงแบ่งสัญญาณโดยไม่มีการขยาย ทำให้ระดับสัญญาณลดลงในแต่ละเอาต์พุตและไวต่อการสูญเสียจากสายเคเบิล SD1141 เป็นแบบ active ที่มี buffer และรีคล็อกในตัว จึงรักษาระดับสัญญาณและคุณภาพไว้ได้ดีกว่า โดยเฉพาะเมื่อกระจายไปยังหลายจุดหรือใช้สายยาว
สามารถติดตั้งในแร็คมาตรฐานได้หรือไม่?
ตัวเครื่อง SD1141 มีขนาดกะทัดรัด ออกแบบมาเพื่อวางบนพื้นผิวหรือติดตั้งด้วยตัวยึดแบบไม่เป็นทางการ หากต้องการติดตั้งในแร็คมาตรฐาน 19″ อาจต้องใช้ชั้นวางหรือตัวปรับขนาด (rack tray) เพิ่มเติม ซึ่งหาซื้อได้ทั่วไปจากร้านค้าอุปกรณ์เครือข่ายหรือ AV
สรุป + ติดต่อสอบถาม
สรุปแล้ว SD1141 Distribution Amplifier จาก AVMATRIX เป็นตัวแจกจ่ายสัญญาณ SDI 1×4 ที่อัดแน่นไปด้วยฟีเจอร์จำเป็นสำหรับงานมืออาชีพ ทั้งรีคล็อกอัตโนมัติ อีควอไลเซอร์สายเคเบิล เอาต์พุต buffer แยกอิสระ และการรองรับสัญญาณหลายระดับแบบ plug-and-play ทำให้เหมาะอย่างยิ่งกับงาน live streaming การผลิตอีเวนต์ ระบบ broadcast และการผลิตเคลื่อนที่ ที่ต้องการความเสถียรและคุณภาพสัญญาณที่สม่ำเสมอ โดยไม่ต้องพึ่งพาการตั้งค่าซับซ้อนหรือซอฟต์แวร์เพิ่มเติม หากคุณกำลังมองหาตัวแจกจ่ายสัญญาณ SDI ที่เชื่อถือได้ในราคาที่สมเหตุสมผล SD1141 คือคำตอบที่ควรพิจารณา สำหรับผู้ที่สนใจสามารถ เยี่ยมชมร้านค้า CYN เพื่อสอบถามรายละเอียดเพิ่มเติม หรือติดต่อทีมงานผ่าน หน้าติดต่อ CYN เพื่อรับคำแนะนำจากผู้เชี่ยวชาญโดยตรง
